Altillo.com > Exámenes > UBA - Ingeniería > Técnica Digital
|
Técnica Digital |
2º Parcial |
66:01 |
Tema 1 |
1º Cuat de 1998 |
Altillo.com |
1) Implementar un sumador de dos palabras de dos bits c/u con memorias ROM, PAL, y PLA. Indicar la capacidad de las tres memorias y cual implementación es la mas conveniente y por qué.
2) Partiendo del flip - flop AB construir el CD.
|
A |
B |
Qn+1 |
C |
D |
Qn+1 |
|
0 |
0 |
Qn |
0 |
0 |
Qn |
|
0 |
1 |
0 |
0 |
1 |
1 |
|
1 |
0 |
1 |
1 |
0 |
0 |
|
1 |
1 |
- |
1 |
1 |
Qn |
3) Diseñar un contador asincronico por el método de la ecuación característica que funcione de acuerdo al siguiente código.
|
C |
B |
A |
|
0 |
0 |
0 |
|
0 |
0 |
1 |
|
0 |
1 |
0 |
|
1 |
1 |
1 |
|
1 |
0 |
0 |

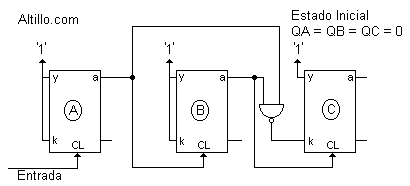

4) Dado el circuito de la figura, suponiendo flip - flop JK y que no existe
ningún retardo en ningún componente. Los flip - flop leen la información con
el flanco ascendente de la señal de clock y cambian sus salidas con el flanco
descendente del mismo. Se pide:
a) Realizar un diagrama de tiempos de todas las señales involucradas.
b) Indicar detalladamente que función realiza el circuito.
La nota obtenida en este examen es 10 (diez). Si querés las respuestas pedilas por mail a
